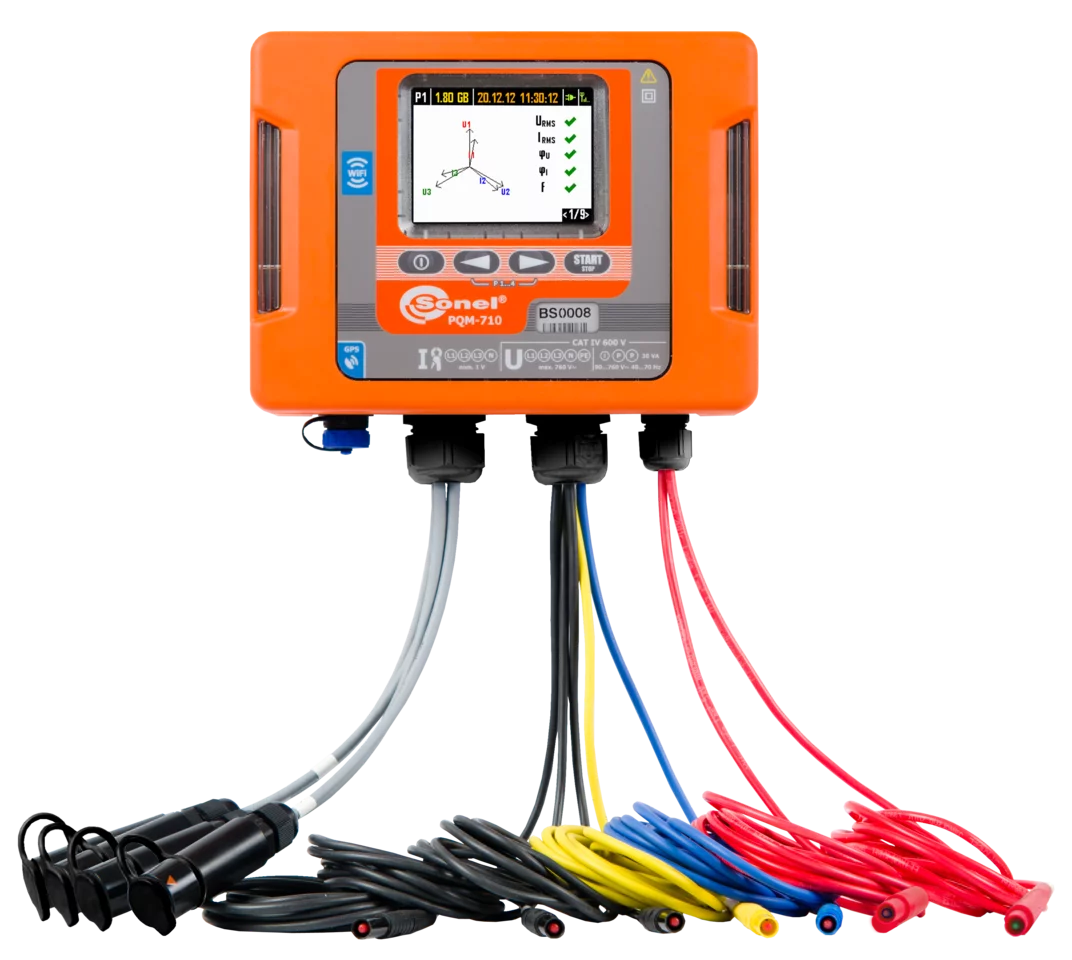

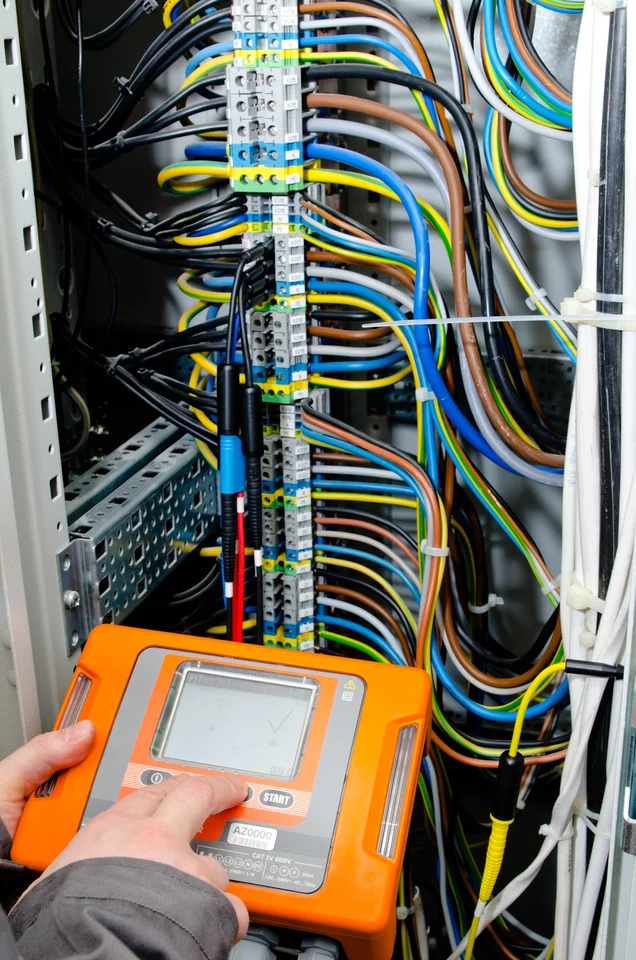

PQM-710

Analizador de calidad de energía

Características

• Control remoto y transferencia de datos a través de un modem GSM 4G LTE incorporado.
• Función antirrobo: notificación por SMS en caso de cambio de posición (incorporado en el receptor del GPS).
• Reloj en tiempo real sincronizado con protocolo GPS.
• El control remoto del analizador a través la aplicación: Sonel Analysis (Wi-Fi y GSM para Windows) o Sonel Analysis Mobile (Wi-Fi para Android).

Parámetros medidos

• Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 1000 V, posibilidad de trabajar con transformadores de tensión.
• Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada*), posibilidad de trabajar con transformadores de corriente.
• Señalización de red hasta 3000 Hz.
• Factor de cresta para corriente (CFI) y tensión (CFU).
• Frecuencia en el rango de 40 Hz a 70 Hz.
• Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
• Registro de potencia: método de Budeanu y IEEE 1459.
• Energía activa (E_P,) reactiva (E_Q) y aparente (E_S).
• Factor de potencia (Power Factor), cosφ, tgφ.
• Factor K (sobrecarga del transformador provocada por armónicos).
• Armónicos hasta 50 en tensión y corriente.
• Interarmónicos medidos como grupos.
• Distorsión total de armónicos THD para tensión y corriente.
• Índice de severidad de flicker de corta (P_ST) y de larga duración (P_LT).
• Asimetría de tensiones (IEC 61000-4-30 Clase A) y corrientes.
• Detección de eventos incluyendo el registro de las formas de onda.
• Registro de eventos de tensión y corriente junto con la forma de onda (hasta  1 s) y RMS gráficos de 10 ms con tiempo de grabación máximo de 30 s.
• Registro de formas de onda de corriente y tensión después de cada período promedio.

*Las pinzas de corriente son accesorios opcionales y deben adquirirse por separado

Amplia gama de redes para analizar

• Con frecuencia nominal de 50/60 Hz
• Con tensiones nominales: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (para red con conductor N)
• De corriente continua
• Sistema:
  • monofásico
  • de fase dividida con un conductor neutro
  • trifásico – ESTRELLA con y sin conductor neutro
  • trifásico – DELTA
  • trifásico – ESTRELLA sin conductor neutro (Aron)
  • trifásico – DELTA (Aron)
  • con transductores de voltaje y corriente

Capacidades

El Sonel PQM-710 tiene un receptor GPS incorporado que garantiza la precisión del reloj en tiempo real y un módem GSM integrado que facilita la operación del analizador remoto.

Una carta ganadora adicional de los analizadores es el módulo de comunicación Wi-Fi incorporado, que ofrece una serie de ventajas: sin restricciones en transferencia de archivos, sin costos de transferencia de datos, uso de infraestructura inalámbrica local... Esto le da al usuario la oportunidad de adaptarse a las condiciones que prevalecen en el sitio. Pueden supervisar mediciones desde una ubicación conveniente – por ejemplo, un área sin interferencia electromagnética – utilizando una computadora portátil, teléfono inteligente o tableta.

Muestra de datos

El Sonel PQM-710 puede utilizarse con un dispositivo informático de pantalla táctil y con el software Sonel Analysis (Windows) o la aplicación Sonel Analysis Mobile (Android). El usuario puede supervisar las mediciones y realizar diagnósticos mientras mantiene la movilidad: ni siquiera tiene que estar cerca del analizador. En aplicaciones típicas, el dispositivo desempeña un papel de una pantalla remota y un almacenamiento intermedio de datos de medición con la funcionalidad de un enrutador. Por lo tanto, el usuario también puede conectarse a él mediante una red inalámbrica – por ejemplo, para transferir los registros recopilados a una computadora de escritorio

Aplicaciones

Los Sonel PQM-710 es ampliamente utilizados en la industria de energía profesional. Proporcionan un análisis completo de 4 cuadrantes, satisfaciendo las necesidades de los consumidores de energía y productores, como las energías renovables, incluidas la fotovoltaica y parques eólicos. Permiten el pronóstico de fallas en las redes de distribución. Ellos proveen el análisis de la capacidad de carga de redes y transformadores, así como la grabación de sus estados actuales. Además, son unas poderosas herramientas de inversión. Gracias a el Sonel PQM-710, el usuario obtendrá los datos necesarios para el desarrollo de infraestructura de energía, predecir problemas potenciales y finalmente – verificar la corrección y calidad de la implementación

SONEL ANALYSIS

El programa Sonel Analysis es una aplicación imprescindible para el trabajo con analizadores de la serie PQM. En función del instrumento de acoplamiento utilizado, el programa permite:

• la configuración de analizador,
• lectura de datos del analizador,
• la visualización de los parámetros de la red en tiempo real (con posibilidad de lectura a través de un modem GSM 4G LTE),
• el borrado de datos en el analizador,
• la presentación de datos en forma de tabla,
• la presentación de datos en forma de diagramas,
• el análisis de datos y la generación de informes de acuerdo con la norma IEC 50160 y otras condiciones de referencia definidas por el usuario - también para microinstalaciones fotovoltaicas de hasta 50 kW, con división para los estados de la potencia activa P>0, P<0 y P=0 y teniendo en cuanta los gráficos Q₁=f(U₁/U_n) y cosφ=f(P/P_n),
• el servicio independiente de varios analizadores,
• la actualización a nuevas versiones (a través del programa o a través de la página web).

El programa permite la lectura de los parámetros seleccionados y su presentación gráfica en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria. El usuario puede ver:

• diagrama de los recorridos de la tensión y la intensidad (osciloscopio),
• diagramas de tensión e intensidad,
• diagrama de fasores,
• medición de varios parámetros,
• armónicos y potencias de los armónicos (estimación de la direccionalidad de armónicos),
• interarmónicos.
