WME-9

Conjunto de medición eléctrica

Características únicas

• MPI-502F | Medición de bucle en cortocircuito.
• MPI-502F | Ensayo de protecciones diferenciales tipo AC y A.
• MPI-502F • MIC-10 | Medición de baja tensión de la continuidad del circuito y la resistencia.
• MIC-10 | Medición de la resistencia de aislamiento con tensión hasta 1000 V.
• CMP-200F | Medición de tensión, corriente, resistencia, capacitancia.

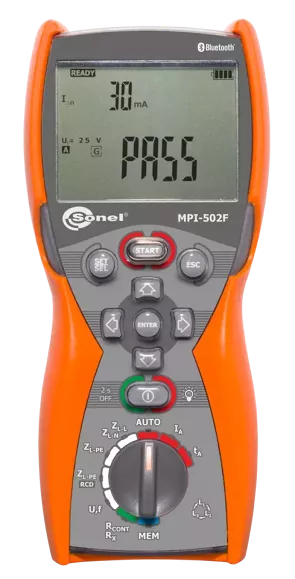

MPI-502F

Medidor multifunción de parámetros de instalaciones eléctricas

Medición de bucle en cortocircuito

•  Medición de impedancia en cortocircuito en redes con rangos de 220/380 V, 230/400 V, 240/415 V y frecuencia de 45…65 Hz - rango de tensión de trabajo: 180 ... 460 V
• Indicación de resistencia de bucle en cortocircuito R y reactancia de bucle en cortocircuito X
• Medición de impedancia en cortocircuito con corriente de 15 mA sin disparar el diferencial
• Corriente máxima de medición: 7,6 A (a 230 V), 13,3 A (a 400 V)

Ensayo de protecciones diferenciales tipo AC y A

• Ensayo de protecciones diferenciales generales y selectivas para corriente diferencial de 10, 15, 30, 100, 300, 500 mA
• Medición de I_A y tiempo de disparo t_A para corrientes 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
• Medición de R_E y U_B sin disparar el diferencial
• Función AUTO extendida con medición RCD, con posibilidad de medir Z_L-PE con corriente pequeña
• Medición I_A y t_A con un disparo de RCD

Medición de baja tensión de la continuidad del circuito y la resistencia

• Medición de la resistencia con una corriente de ±200 mA según la norma IEC 61557-4
• Autocalibración de los conductores de prueba – posibilidad de usar puntas de prueba con cualquier longitud
• Medición de resistencia de baja corriente con señal acústica

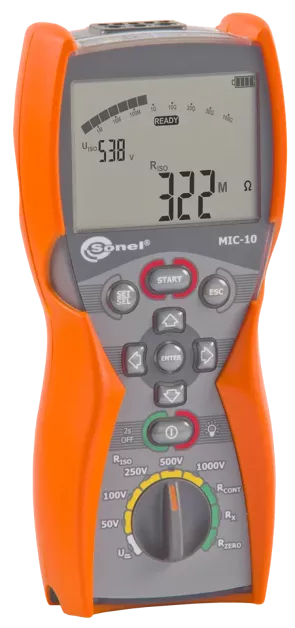

MIC-10

Medidor de resistencia de aislamiento

Medición de la resistencia de aislamiento

• Tensión de prueba cualquiera en el rango desde 50…1000 V: 50, 100, 250, 500, 1000 V.
• Indicación continua de resistencia de aislamiento medida.
• Descarga automática de la capacidad del objeto medido después de completar la medición de resistencia de aislamiento.
• Determinación acústica de los intervalos de tiempo de cinco segundos para facilitar la captación de las características del tiempo.
• Indicación de la tensión real de medición durante la medición.
• Measurement current 1 mA.
• Protección contra la medición de los objetos bajo tensión.

Funciones de medición

• Medición de resistencia de aislamiento:
  • con método de dos y tres cables,
  • medición de la capacidad durante la medida de R_ISO.
• Medición de la continuidad con la corriente de ≥200 mA (R_CONT).
• Medición de la resistencia con baja tensión (R_X).

Adicionalmente

• Medición de las tensiones continuas y alternas en el rango de 0...600 V.
• Teclado iluminado y pantalla.
• El instrumento cumple según requerimientos del estándar EN 61557.

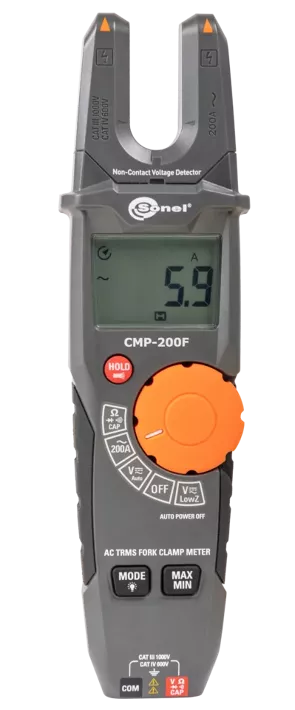

CMP-200F

Pinza amperimétrica de mordaza abierta

Características

• Mordaza abierta.
• Medición de corriente y tensión alterna.
• Medición de la tensión continua.
• Medición de tensión de baja impedancia Low Z.
• Medición de las corrientes de hasta 200 A AC.
• Elección automática de los rangos de medición.
• Detención del resultado de la medición - función HOLD.
• Visualización de los valores extremos MAX/MIN.
• Apagado automático del dispositivo - función Auto-OFF.
