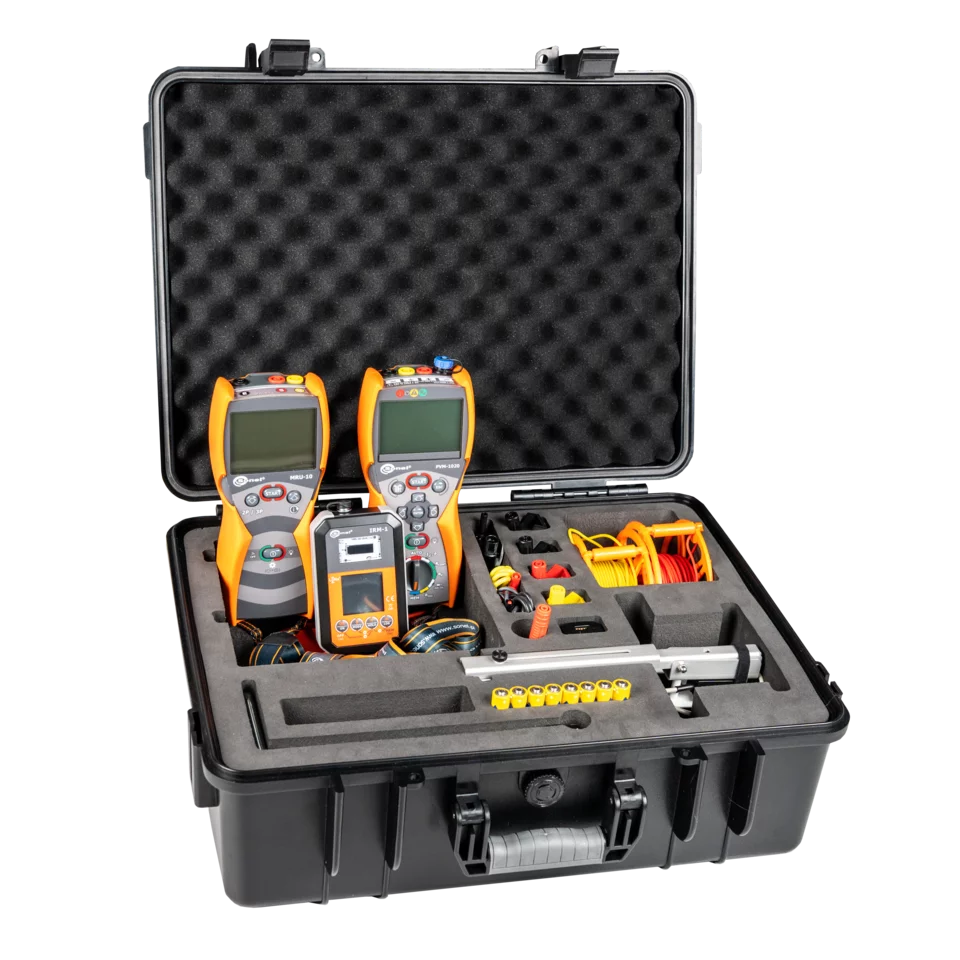

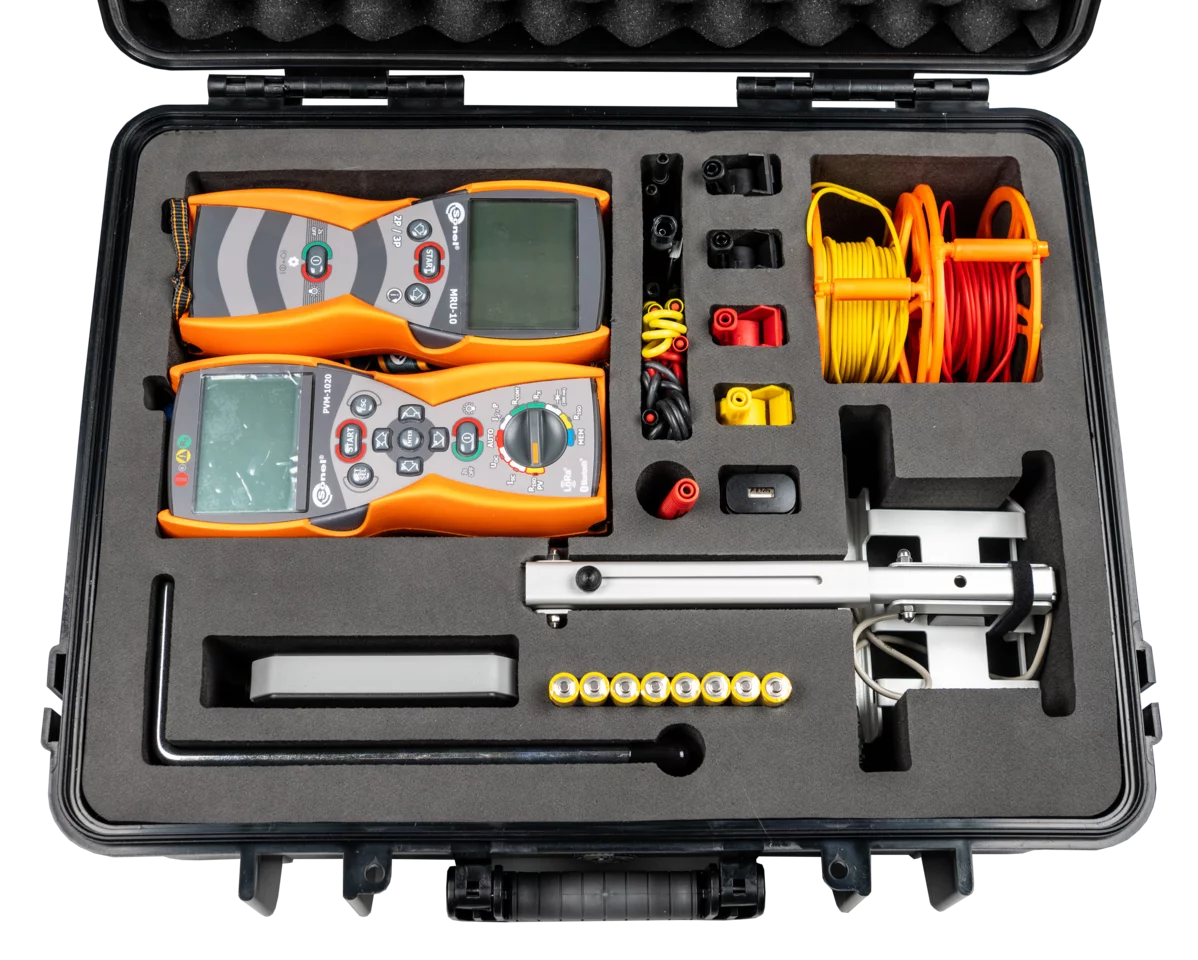

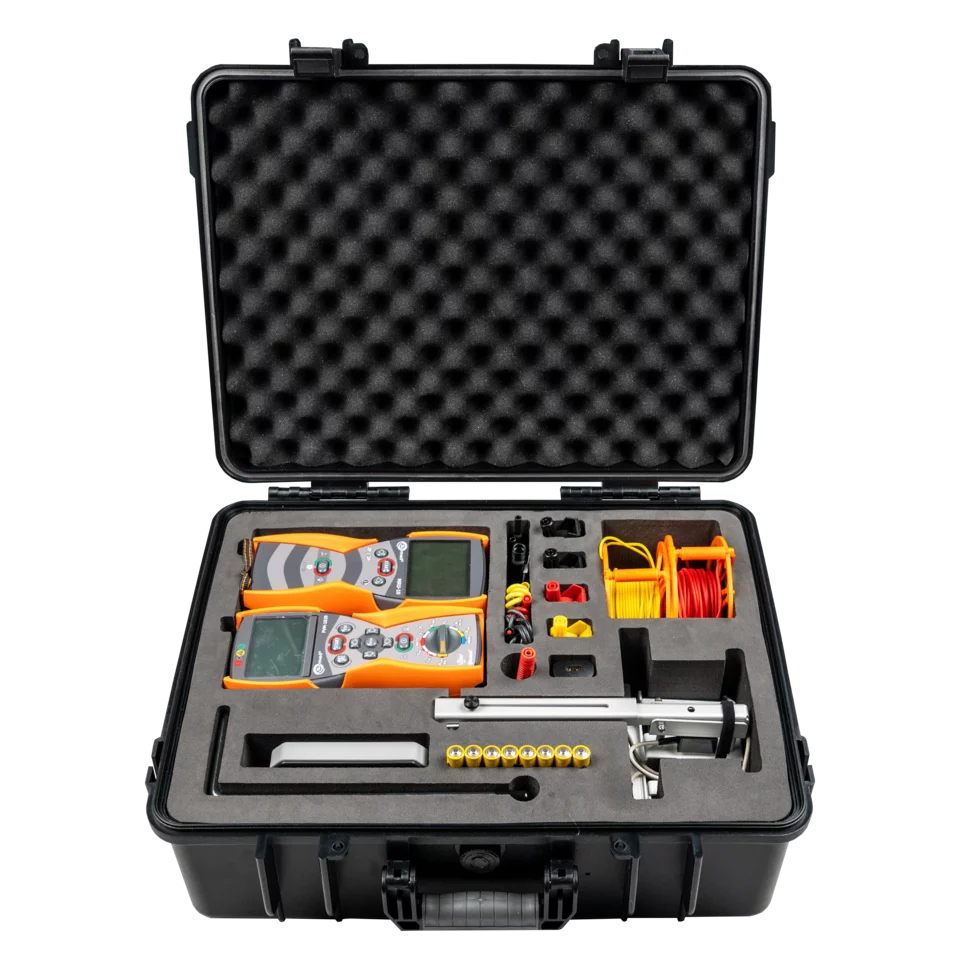

WME-8

Conjunto para medir sistemas fotovoltaicos y de puesta a tierra

Características únicas

• PVM-1020 | Permite realizar mediciones de categoría 1 según la norma IEC 62446-1.
• PVM-1020 | Permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891 gracias a la cooperación con el medidor de radiación solar y de temperatura IRM-1.
• IRM-1 | Medición de radiación solar y temperatura.
• IRM-1 | Interfaz LoRa para la comunicación con un medidor maestro: ¡alcance mucho mayor que el de Bluetooth!
• MRU-10 | Medición de resistencia de puesta a tierra de sistemas fotovoltaicos mediante el método de 3 polos.

PVM-1020

Medidor para instalaciones fotovoltaicas

Características

• Permite realizar mediciones de categoría 1 según la norma IEC 62446-1.
• Modo AUTO que realiza una secuencia de mediciones después de presionar una vez el botón START.
• Permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891 gracias a la cooperación con el medidor de radiación solar y de temperatura IRM-1.
• Función reSYNC – finalización automática de resultados con parámetros ambientales y su conversión a condiciones STC después de restablecer la conexión con IRM-1.
• La interfaz de radio LoRa incorporada garantiza la cooperación con el medidor IRM-1 en largas distancias.
• Módulo Bluetooth incorporado para comunicación con el ordenador.
• Gran memoria de medición: 100 objetos con 40 celdas cada uno.
• Pantalla y botones iluminados.

Parámetros medidos

• La tensión de circuito abierto del panel fotovoltaico o la cadena de hasta 1000 V DC.
• Tensión RMS de la red AC hasta 600 V con la medición de frecuencia.
• Corriente de cortocircuito del panel fotovoltaico o la cadena de hasta 20 A DC.
• Resistencia de aislamiento de paneles fotovoltaicos: tensión de medición 250, 500 o 1000 V, la medición simultánea de dos valores R_ISO+ y R_ISO-.
• Resistencia de aislamiento de circuitos de AC: tensión de medición 250, 500 o 1000 V.
• Resistencia de los conductores de protección y compensación con la corriente de ±200 mA. Medición de resistencia con corriente baja, señalización sonora y visual.
• Medición de la corriente de funcionamiento de paneles fotovoltaicos y la corriente AC, todo con pinzas externas.
• Medición de potencia de AC/DC.
• Prueba de diodos con la corriente de 200 mA, detección automática de polaridad. Prueba de diodos de bloqueo de 1000 V DC.

IRM-1

Medidor de radiación solar y temperatura

Características

• Medición de radiación solar y temperatura.
• Interfaz LoRa para la comunicación con un medidor maestro: ¡alcance mucho mayor que el de Bluetooth!
• Sincronización automática de datos con un medidor maestro con función reSYNC.
• Brújula y sensor de inclinación integrados.
• Un registrador incorporado que se puede utilizar para registrar la radiación solar antes de construir la instalación fotovoltaica, así como para medir el sombreado de instalaciones existentes.
• Gran memoria de mediciones: 999 celdas de memoria caché y 5000 registros del registrador hasta que se llene la memoria (registro de una sola vez) con posibilidad de sobrescribir (registro continuo).

Parámetros medidos

• Intensidad de radiación solar (irradiancia) en W/m² o BTU/ft²h.
• Temperatura del panel fotovoltaico en °C o °F.
• Temperatura ambiente en °C o °F.
• El ángulo de inclinación de los paneles.
• La orientación de los paneles gracias a la brújula incorporada.

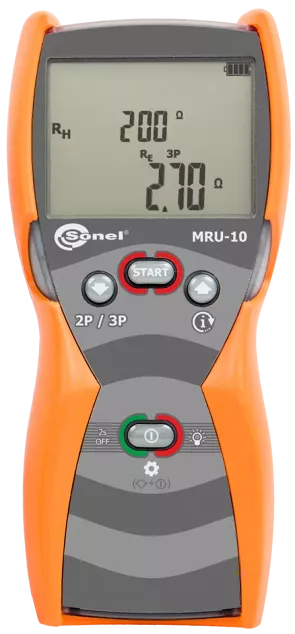

MRU-10


Medidor de resistencia de puesta a tierra

Medición de la resistencia de toma de tierra

• Método de 3 polos – la medición de puestas a tierra con sondas auxiliares.
• Método de 2 polos.

Características

• Mediciones de resistencias de los electrodos auxiliares R_H y R_S.
• Mediciones de tensiones perturbadoras hasta 100 V.
• Indicación del estado de las baterías o los acumuladores.
• Elección de la tensión de medición (25 V y 50 V).
• Función de apagado automático.
