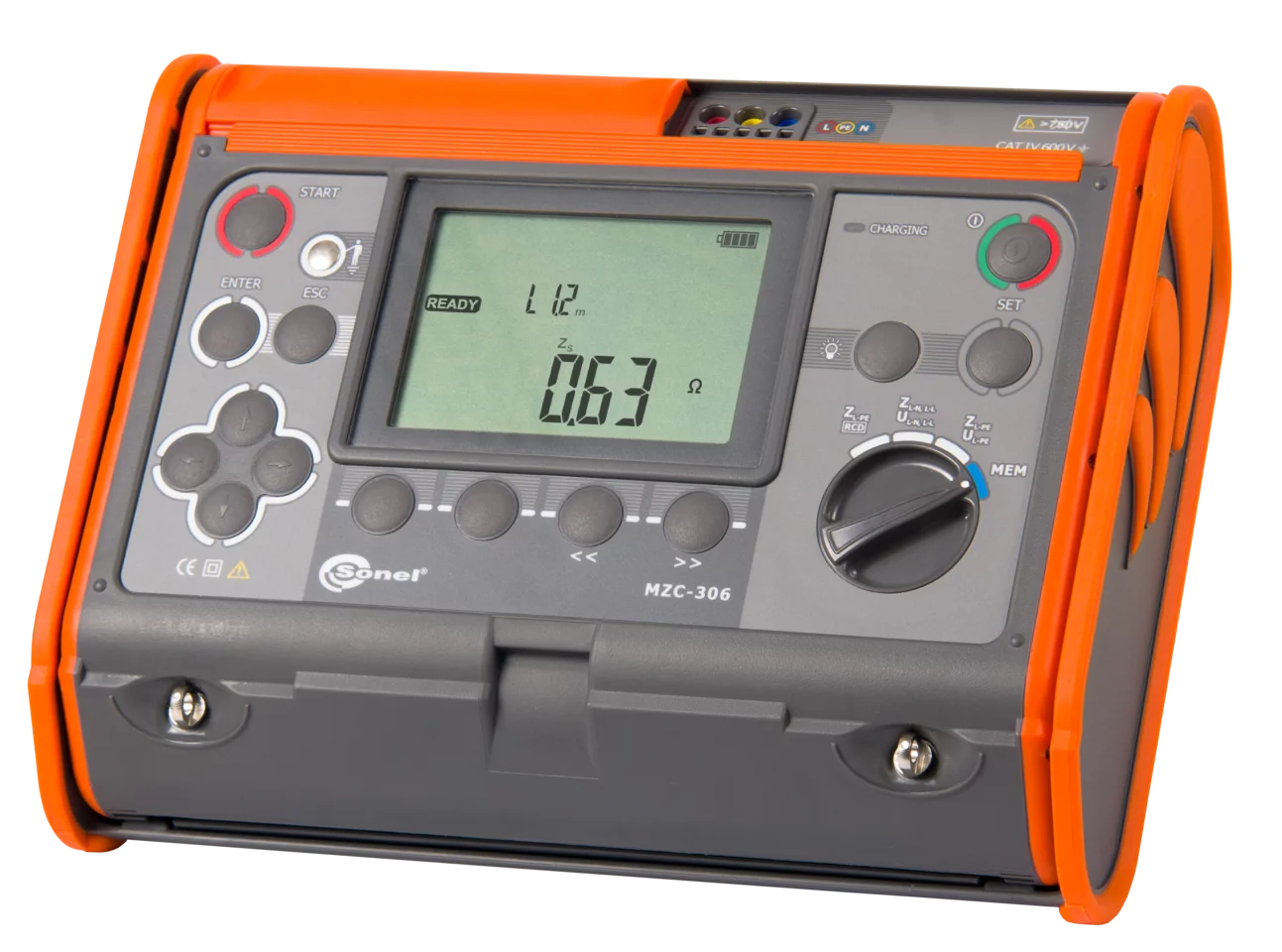

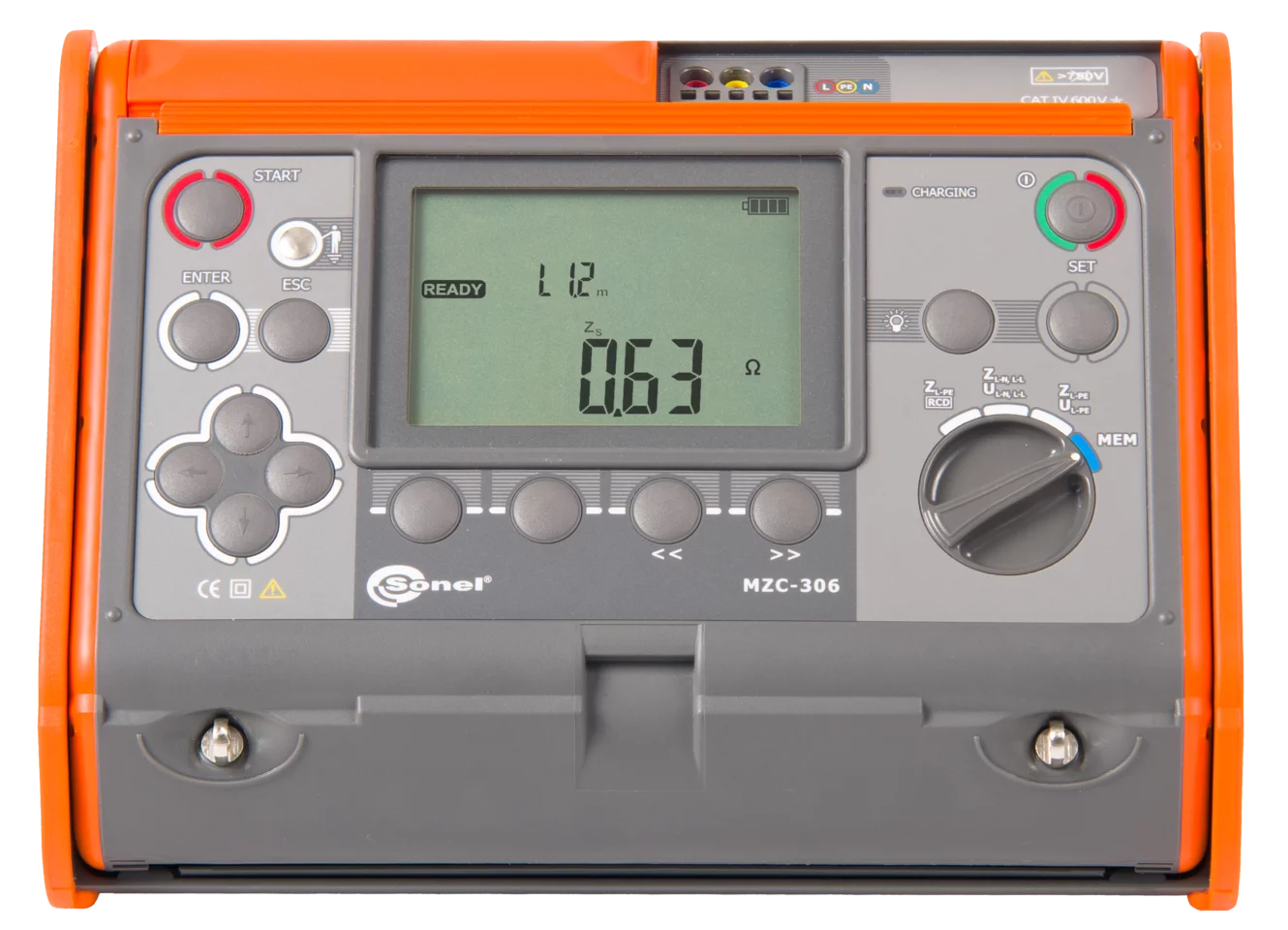

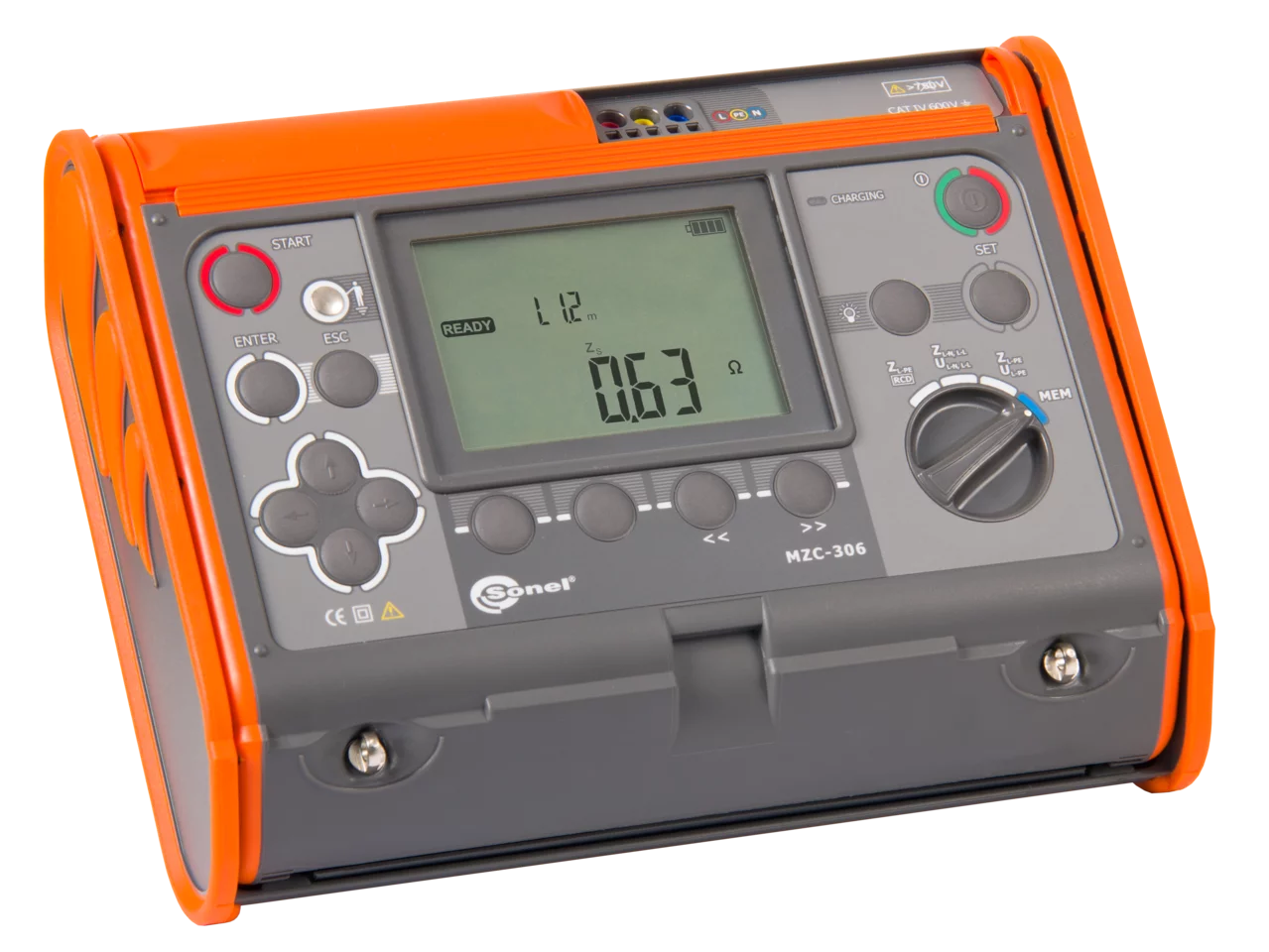

MZC-306

Medidor de la impedancia del loop de cortocircuito

Capacidades

• medición de impedancia del bucle con resolución de 0,01 Ω
• medición de impedancia del bucle sin disparar el interruptor diferencial ≥30 mA con una resolución de 0,01 Ω (100...440 V)
• mediciones posibles en instalaciones de 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V (rango de 100…750 V)
• frecuencia de operación 45...65 Hz
• corriente de cortocircuito I_k
• detección automática de fase, o tensión entre fases
• mediciones usando el adaptador Uni-Schuko o puntas de prueba de 1, 2, 5, 10 y 20 m
• medición con los conductores L y N intercambiados
• resistencia de cortocircuito R_S y reactancia X_S

Funciones adicionales

• Electrodo de contacto - una comprobación rápida de la correcta conexión de PE.
• Medición de tensión 0...750 V AC (0...250 V AC con resolución de 0,1 V).
• Memoria de 990 resultados de la medición, posibilidad de mandarlos a la PC a través de USB.
• Alimentación: baterías (4 x LR14) o baterías recargables.

Aplicación

El instrumento es imprescindible para cualquier trabajo eléctrico, especialmente para comprobar los circuitos de 400/690 V. El medidor se utiliza en los estudios, entre otros, en viviendas y edificios, edificios públicos, pequeñas fábricas o talleres, e incluso en los parques eólicos.

El medidor es una herramienta perfecta para controlar sistemas en los que las corrientes de cortocircuito pueden alcanzar el valor de 5,3 kA (mediciones según la norma EN 61557).
