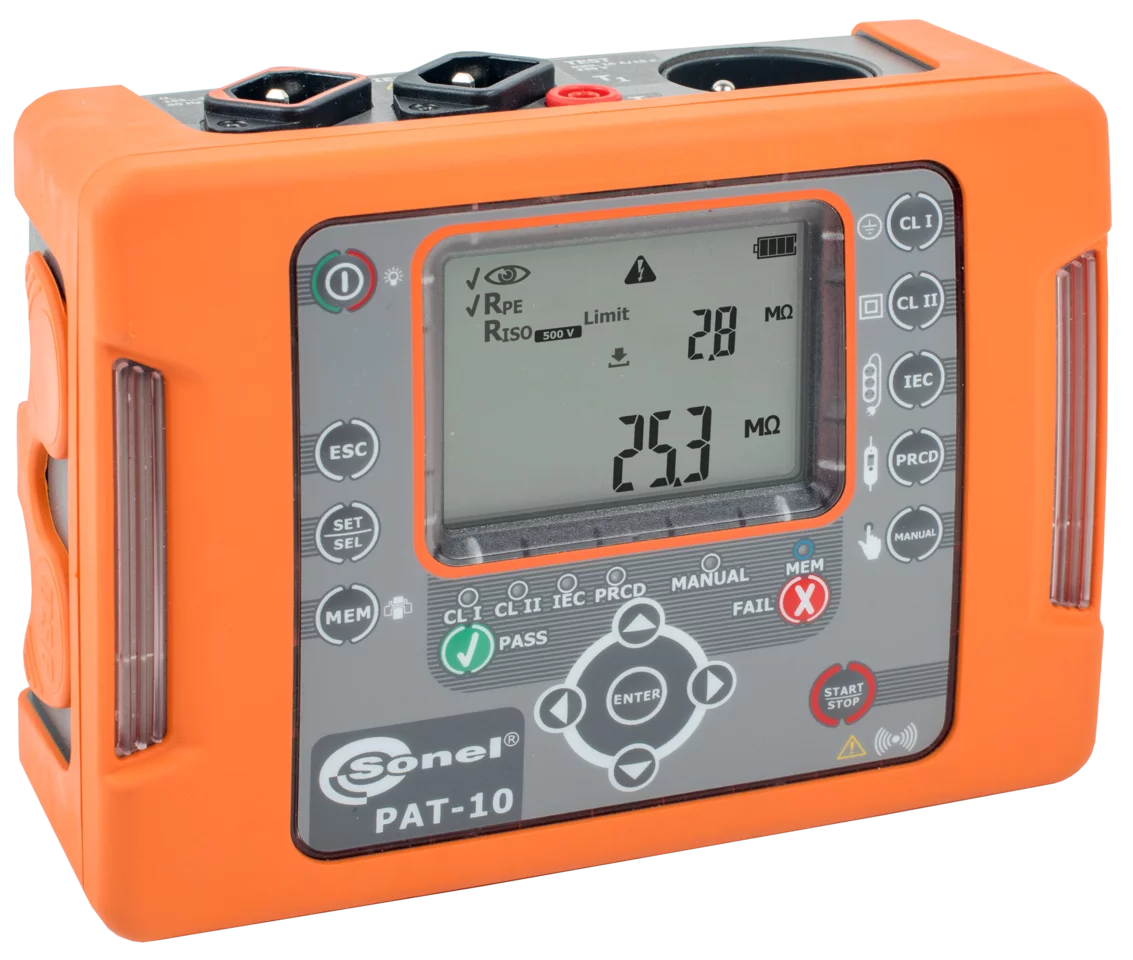

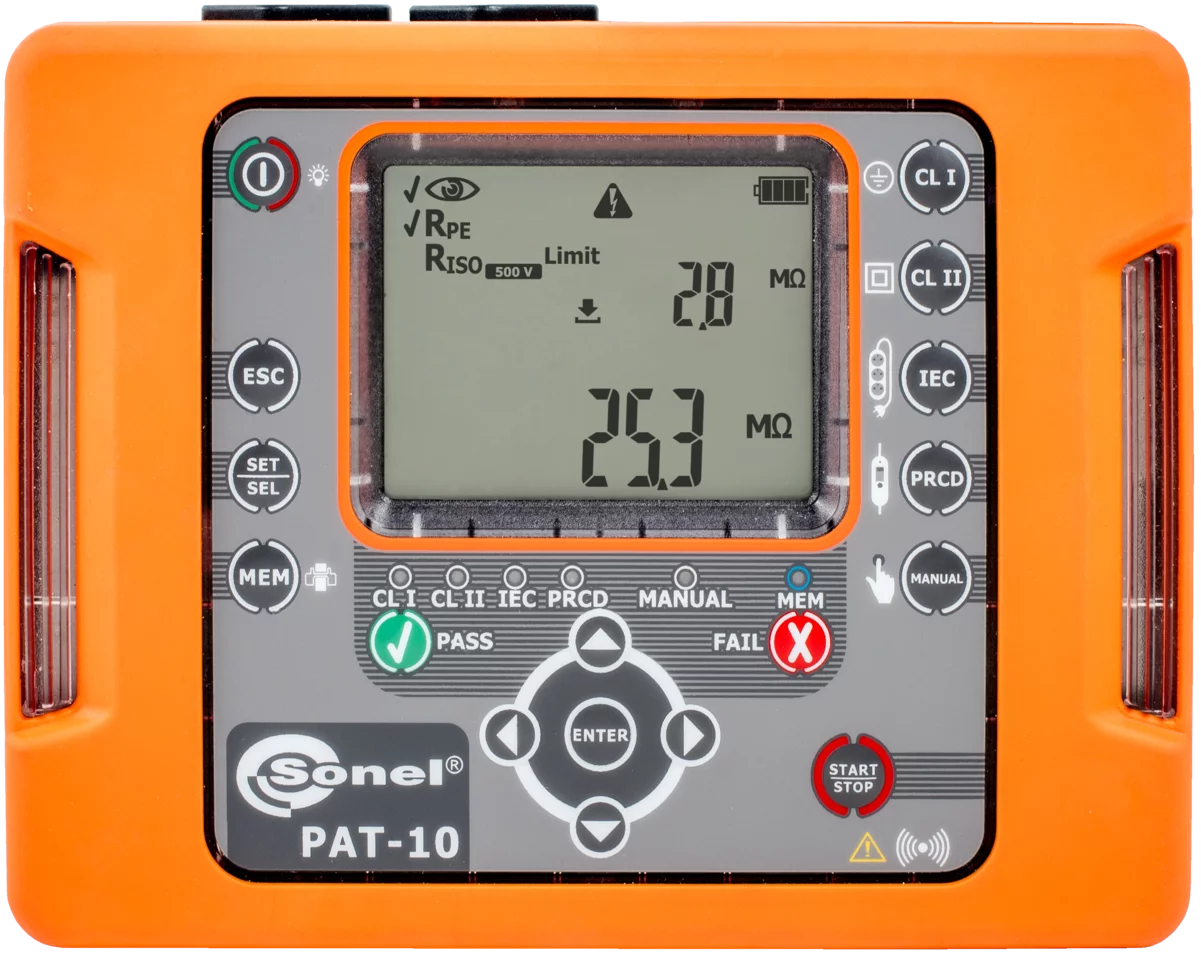

PAT-10

Probador de electrodomésticos portátil

Características

• Indicación de resultados de prueba LED
• Acceso rápido a los procedimientos de medición
• Diseño compacto y estuche blando ergonómico
• Selección automática del rango de medición
• Medición de la resistencia del conductor de protección con las corrientes: 200 mA, 10 A
• Medición de resistencia de aislamiento: 250 V, 500 V
• PRCD prueba de tiempo de disparo,
• Medición de corrientes de fugas equivalentes, táctiles y diferenciales
• Prueba de plomo IEC
• Medición de tensión de red
• Memoria interna de resultados

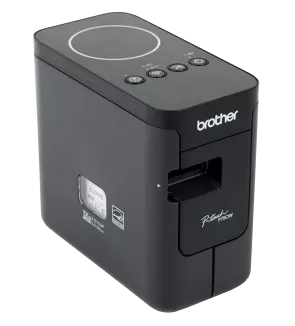

• Impresión de etiquetas con resultados de medición (opcional)
• Funciona con el programa: Sonel Reader y Sonel PAT Analysis
• funciona con la aplicación móvil Sonel PAT Analysis Mobile

Capacidades

Se realiza un conjunto de pruebas con solo presionar el botón START. La opciones de configuración permiten modificar el modo de trabajo del medidor y, por lo tanto, para adaptarlo mejor a las necesidades del usuario.

El instrumento PAT está equipados con un modo de medición manual. Es útil en situaciones donde la prueba individual es suficiente en lugar de una secuencia de medición compleja.

Todos los instrumentos permiten pruebas básicas sin fuente de alimentación externa: la configuración de prueba simplificada está disponible en el modo batería.

Pequeñas dimensiones, peso ligero y un estuche especialmente diseñado para el medidor junto con los accesorios proporcionan comodidad y alta movilidad. La comunicación inalámbrica con la impresora permite la disposición libre del lugar de medición sin cables enredados. La memoria del medidor y la integración con el software de PC extiende adicionalmente la funcionalidad de los instrumentos.

Las normas

Los equipos pueden utilizarse para probar el rendimiento del equipo de acuerdo con las normas:

• EN 50699:2021: Ensayos periódicos de equipos eléctricos
• EN 60745-1 Herramientas eléctricas manuales accionadas por motor. Seguridad. Requisitos generales
• EN 61029 Seguridad de las herramientas eléctricas portátiles accionadas por motor. Requisitos generales.
• EN 60335-1 Electrodomésticos y equipos similares -Seguridad - Parte 1: Requisitos generales
• EN 60950 Seguridad de los equipos de tecnología de la información (equipos informáticos)
• AS / NZS 3760:2010 Inspección de seguridad en servicio y prueba de equipos eléctricos
• VDE 0404-1 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 1: Allgemeine Anforderungen
• VDE 0404-2 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen
• VDE 0701-0702 Prüfung nach Instandsetzung, Änderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit

Sonel PAT Analysis Mobile

La aplicación móvil amplía las capacidades del probador PAT-10. Disponible en dispositivos con sistema operativo Android (versión 5.0+). Aplicación móvil Sonel PAT Analysis Mobile:

• se conecta de forma inalámbrica al probador e impresora seleccionados,
• descarga los resultados de medición,
• guarda resultados en la estructura de memoria PAT (cliente, dispositivos y datos de medición),
• imprime informes y códigos QR,
• lee los códigos QR del sistema PAT,
• envía datos a través de internet.

Sonel PAT Analysis

Este software está destinado a empresas que realizan mediciones de seguridad de equipamiento eléctricos.

Las aplicaciones son compatibles con los probadores de la serie PAT de Sonel. Los datos guardados por el medidor se ingresan en el informe de prueba para el elemento seleccionado del equipo.

• Perfecto para plantas de producción, servicios de alquiler de herramientas eléctricas, servicios de reparación y mantenimiento, etc.
• Estructura de entrada de datos jerárquica: se asigna un dispositivo a un empresa o departamento específico.
• Capacidad de recopilar información sobre una determinada pieza del equipo.
• Seguimiento del historial de pruebas de un dispositivo.
• Capacidad de configuración avanzada del medidor mediante software.
• Impresión de etiquetas en papeles adhesivos estándar.
• Capacidad de crear un estándar de medición personalizado utilizando el editor del informe.
• Capacidad de programar mediciones: cada dispositivo contiene una lista de “Ciclo de medición”: la aplicación automáticamente muestra dispositivos cuya fecha límite de prueba se acerca o ha expirado.

Impresión de reportes de acuerdo a las siguientes normas:

• VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN62353
